GWDB高壓就地無功補償裝置

一、裝置概述

本裝置用于0.4kV—10kV電動機的無功補償，其安裝在電動機機旁，相比系統的集中無功補償具有更加靈活、節能效率更高的特點。同時，有助于電動機的起動，可減小電動機起動時對電網的沖擊。亦可與液體電阻軟起動裝置同時使用。

該裝置由優質電容器組成，與電動機就近并聯，共用一套開關；電動機投運時，電容器亦投入，從而實現對電動機的無功功率補償功能。

二、適用范圍

可廣泛應用于冶金、礦山、建材、石油、化工、市政等行業的三相交流電力系統中。

三、使用環境

l 環境溫度：-10℃～+40℃

l 相對濕度：不超過85%

l 海拔高度：小于1000m

l 安裝地點無劇烈振動，地面傾斜度不超過5⁰

l 安裝地點無導電及爆炸性塵埃，無腐蝕性氣體

l 供電電源符合國家標準規定，沒有較強的諧波分量。

注：若有特殊環境使用條件，請在訂貨時與我公司申明和協商。

四、裝置的組成

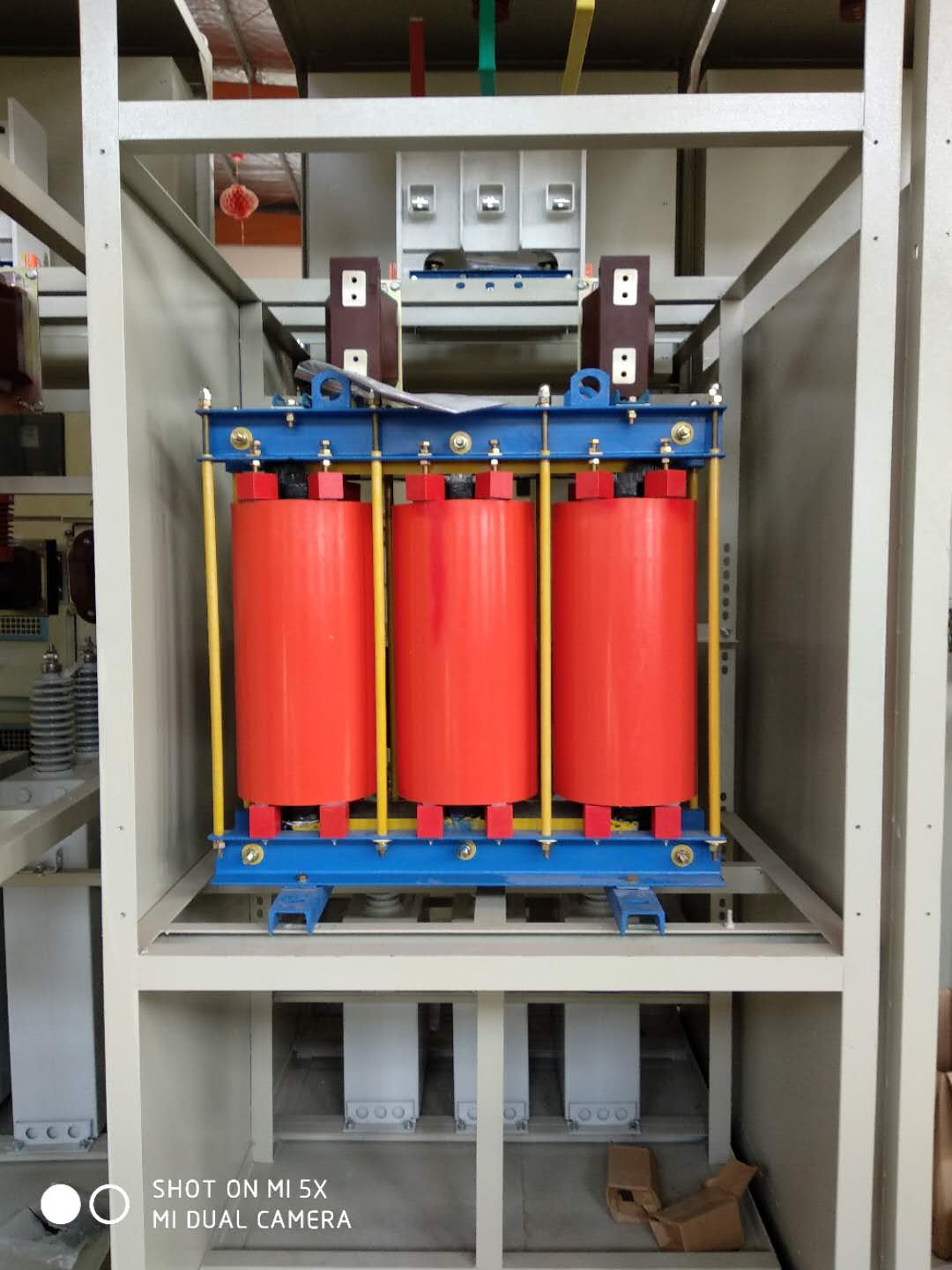

本裝置由電流互感器，避雷器，并聯電容器，串聯電抗器，熔斷器組成。

五、安裝與調試

1、按照隨機圖紙要求進行并柜安裝，并連接好電源進線。

2、按照隨機圖紙連接各柜間聯鎖線及外接連線。

3、噴逐式熔斷器尾線穿越彈簧掛線環，在彈簧掛線環上尾線一定要繞一圈。

4、調試前，應檢查操動機構是否靈活可靠，操作力應正常，各器件均應處在正常位置

5、接通電源后，應檢查各柜內的控制信號、保護及照明等確認無誤，在高壓不送電的情況下動作正常，并對電容開關柜進行相應的保護整定及試動作正常后，方可進行聯機調試。

注：1.在對電容器進行維修或更換時，必須確認支路斷電并對電容器進行強制放電后方可進行操作。

    2.更換噴逐式熔斷器時，熔斷器尾線穿越彈簧掛線環，在彈簧掛線上尾線一定要繞一圈。

六、日常維護

由于裝置采取了全面的繼電保護，因此，應密切注意各信號屏上相關的故障報警信號，并及時對故障進行排除，以免引起更重大的事故。除此以外，加強日常的檢查、維護工作，可以減少或避免故障的發生。

對于運行時能進室檢查的，應對以下內容進行日常檢查：

1、檢查電容器的外殼是否膨脹，對于超過允許膨脹度的電容器，應當及時更換為好。

2、檢查電容器有無瓷套管破碎、漏油等現象，還要檢查接頭是否發熱，放電裝置是否良好，通風裝置是否良好。

3、運行環境溫度是重要的監視項目。溫度不超出允許范圍是保證電容器、電抗器安全運行和預定使用年限的重要條件。除此之外，電壓、電流也是日常監視的重要內容。

除以上日常檢查以外，還應每年停電清掃檢查2次。主要檢查各部接點的接觸情況（螺絲的松緊）、放電回路的完整性、接地線的完好程度等，清掃外殼、絕緣子以及支架上的灰塵。還要同時檢查斷路器和繼電保護裝置。

當裝置發生故障跳閘、保護熔斷器熔斷時，應立即停電進行檢查。
