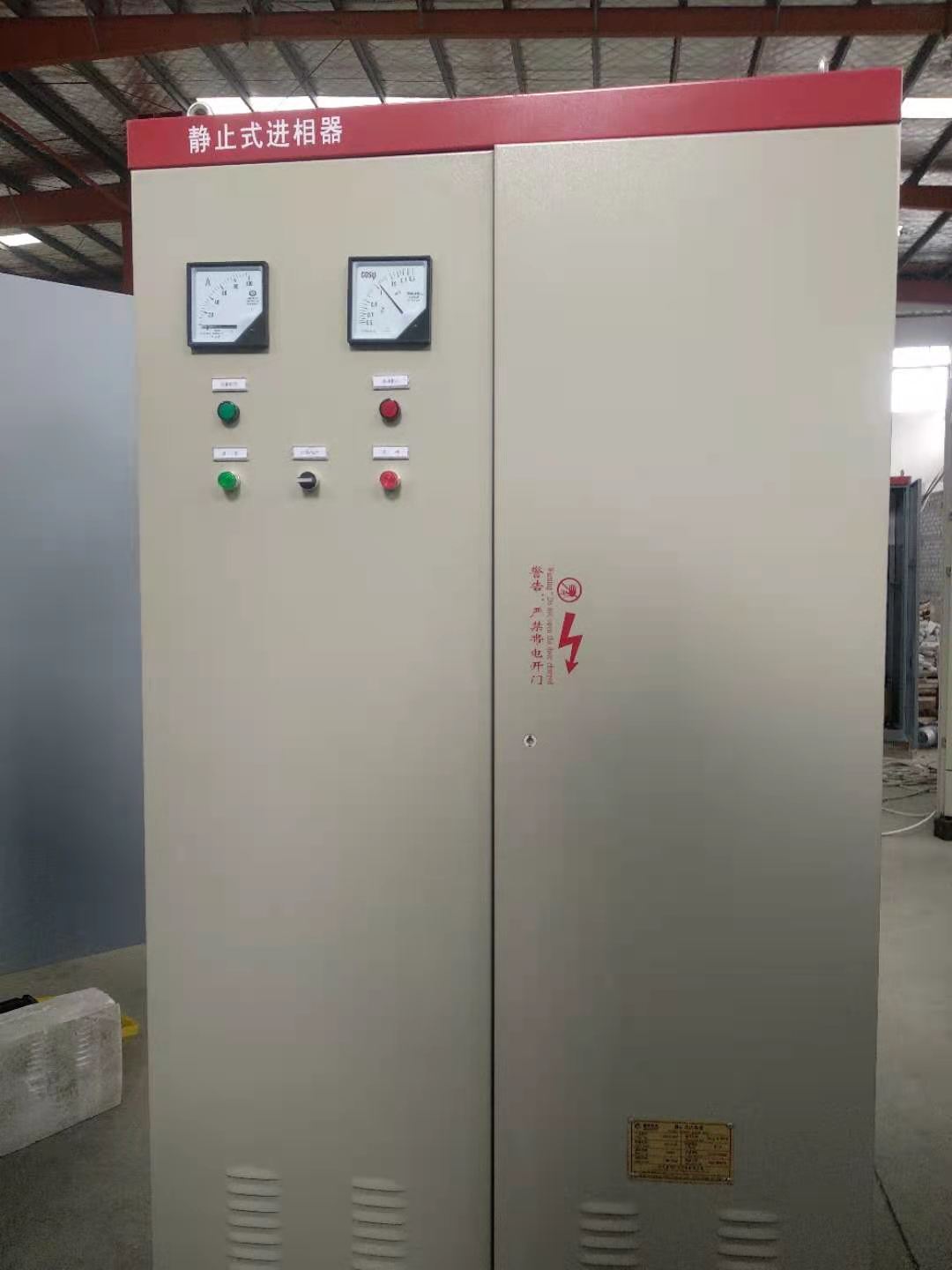

SPB變負載進相器

一、 概述：

在我國，電機所耗電能占整個工業用電的60%～68%，電機等感性負載所引起的無功損耗是電網無功損耗的主要來源，而大中型電機又是許多工礦企業的主要用電設備，因此，如何減少大中型電機造成的無功損耗成為許多工業企業節能降耗的關鍵。進相器應運而生,按照工況情況,進相器又可以分為靜止式進相器和變負載進相器兩大類。

由于電機所拖動的負載大多數并不是恒定的，負載變化十分復雜，并且有時還存在負載突變的情況，例如鋼廠的軋鋼機、穿孔機，木業的熱磨機，糖業的撕解機以及礦業的破碎機等。所以在這樣的工況下若采用電容進行無功補償，則很容易產生過補或補償不足的情況，因為電容補償只是對除電機之外的電網無功進行補償，減少電網上無功傳輸量，而對電機的電流、功率因數等運行參數并無任何改變，當電機負載發生變化時其補償量不能夠改變。并且電機電流的突變會(huì )導致電容使用可靠性大大降低甚至出現爆裂現象。如果采用普通靜止式進相器，也會(huì )存在過補或補償不足的現象，因為普通型進相器補償基本也是恒定的，甚至負載的太低或太高可能會(huì )導致無法正常使用。

國內外科研機構及相關企業一直將變負載工況下的無功補償作為技術難題進行攻關，但收效甚微。我公司根據多年來對無功補償的研究及應用，組織科研人員歷時兩年開發出了SPB系列變負載進相器，成功的解決了變負載工況下的無功補償難題。

SPB系列變負載進相器，是我公司專為大中型繞線式異步電機節能降耗設計的無功功率就地補償裝置，主要應用于突變式負載場合，它除了具備普通靜止式進相器的功能以外，還能夠自動跟蹤電機負載變化情況，同時根據負載的變化情況自動調節相關補償參數，使其補償效果無論在何種負載狀況下始終保持在理想的補償狀態。

SPB系列變負載進相器可廣泛適用于水泥、化工、木業、糖業、鋼鐵、冶金、礦山等行業中變負載場合繞線式異步電機的無功就地補償。

二、工作原理：

SPB系列變負載進相器串接在電機轉子回路中，通過采集電機的運行電流、電壓信號判斷電機的運行狀態，并將此狀態信息與轉子電流傳感器采集到的轉子電流信號及工頻電壓提供的同步信號同時送入單片機進行處理，根據電機的運行狀態自動調整補償量，實現動態補償。適時發出的觸發指令并經過觸發板的放大，控制由12只晶閘管組成的交—－交變頻裝置，將工頻電源變?yōu)楹娃D子電流同頻率，并且相位超前的電勢疊加到電機轉子回路中，改變轉子電流與轉子電壓的相位關系，通過磁場進而改變電機定子電流與定子電壓的相位關系，減小功率因數角，最終使電機本身的功率因數得以提高，定子電流得以下降，達到對電機補償的目的。

三、特點：

SPB系列是大中型繞線式電機無功就地補償的高科技產品，適用于各行業75～10000KW繞線式異步電動機。SPB系列變負載進相器的優良性能主要表現在以下幾個方面：

● 突破性地解決了變負載電機就地補償的難題，填補了國內這一領域的技術和產品空白。

● 采用先進的交—交變頻技術和微機控制技術，可靠性高。

● 可使電機功率因數提高到0.95～0.99之間的范圍，無功功率降低60%以上。

● 降低電機定子電流10%～20%，降低線損、銅損20%-30%。

● 電機溫升顯著降低，效率及過載能力大大提高，電機使用壽命延長。

● 補償性能遠優于電容補償：不只是提高了線路的功率因數，更重要的是提高了電機本身的功率因數。

● 綜合性能優于旋轉式進相機：微機控制，可自動跟蹤電機運行狀態變化并自動調整相關參數使補償效果最佳；無轉動部件，因而適應環境的能力更強。

● 變負載工況下的補償性能遠優于普通靜止式進相器：采用雙CPU控制，可適時根據負載變化調整相關參數，達到動態補償的目的，使功率因數始終處于最優狀態。

● 友好人機界面，操作簡單，具有全面、可靠的故障自動保護功能，維修保養不影響生產。

四、 技術規格：

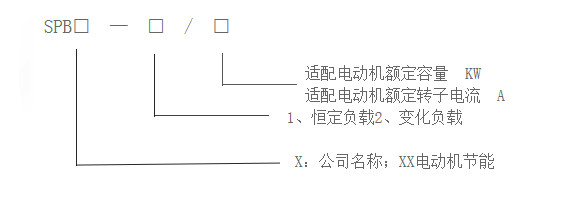

1、產品型號

2、選型規格表

選型時，電動機的轉子電流按照向上一級取整進行選型。如：電動機功率800kW，轉子電流為530A，選型應為：SPB□—600/800

3、一次系統圖
