一、 概述

XGN2型高壓開關柜為箱型固定封閉式設備（簡稱開關柜），用于工礦、企業變配電站3、6、10KV三相交流50HZ系統中作為接受與分配電能之用，特別適合于頻繁操作的場合，其基本骨架為角鋼焊接而成。

本開關柜符合國家標準GB3906-1991《3～35KV交流金屬封閉開關設備》的要求，并且有兩部提出的“五防”閉鎖功能（防止誤分、誤合斷路器；防止帶負荷誤分、誤合隔離開關防止帶電關合接地開關；防止接地開關閉合時接通來源；防止誤入帶電間隔）。

本開關柜的主開關采用真空接觸器或VS1-10(12)系列真空斷路器。隔離開關采用GN□-10大電流隔離開關系列產品。



二、 產品使用環境條件

1、環境溫度：上限+40℃，下限－25℃；

2、海拔高度不超過1000m；

3、相對濕度：日平均值不大于95%，月平均值不大于90%；

4、水蒸氣壓：日平均值不大于2.2×10‾³Mpa；

5、地震裂度不超過8度；

6、沒有火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈震動的場所。

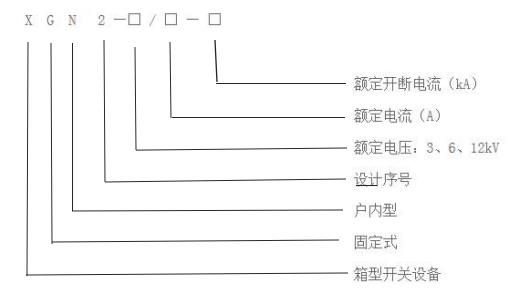

三、 產品系列及主要規格

四、 產品主要技術數據

控制電機電源頻率50HZ，額定電壓3-10kV，定子額定電流至2000A。對不同規格的電機根據電機技術數據確定主回路、控制回路各電器元件的參數?？赏后w電阻起動器、電抗器、頻敏變阻器等配套控制、起動電機。

本開關柜設有過流、速斷、欠壓、接地等保護裝置。

3.1 開關柜的技術數據見表1

表1

序號	項          目	單位	技 術 參 數
1	額定電壓	kV	3；  6；  10
2	最高工作電壓	kV	3.6；  7.6；  12
3	額定電流	A	5～2500
4	額定短路開斷電流	kA	16； 20； 31.5； 40
5	額定短路關合電流	kA	40； 50； 80； 100
6	額定動穩定電流	kA	40； 50； 80； 100
7	額定熱穩定電流	kA	16； 20； 31.5； 40
8	額定熱穩定時間	s	4
9	防護等級		IP2X
10	母線系統		單母線
11	操作方式		電磁式、彈簧儲能式
12	外形尺寸（寬X深X高）	mm	1100X1200X2650（1000A以下）

3.2真空斷路器及操作機構的技術數據見表2

表2

名          稱	單位	VS1-12/630 -20/25	VS1-12/1250 -20/25/31.5	VS1-12/1600-31.5 VS1-12/2000-31.5 VS1-12/2500-31.5
額定電壓	kV	10
最高工作電壓	kV	12
額定電流	A	630	1250	1600。、2000、2500
額定頻率	Hz	50
額定開斷電流（有效值）	kA	20 、25	20、25、31.5	31.5
額定關合電流（蜂值）	kA	50 、63	50、63、80	80
額定熱穩定電流（有效值）	kA	20 、25	20、25、31.5	31.5
額定動穩定電流（蜂值）	kA	50 、63	50、63、80	80
熱穩定時間	s	4
機械壽命	次	20000
額定短路開斷電流開斷次數	次	30（50）
真空滅弧室真空度	Pa	不低于6.5X10-2
燃弧時間	ms	≤20

3.3 GN30—12隔離開關技術參數見表3

表3

名          稱		單位	GN30-12/400 -12.5	GN30-12/630 -20	GN30-12/1000 -31.5
			GN30-12D/400-12.5	GN30-12D/630 -20	GN30-12D/1000-31.5
額定電壓		kV	10
最高工作電壓		kV	12
額定電流		A	400	630	1000
4s熱穩定電流（有效值）		kA	12.5	20	31.5
動穩定電流（蜂值）		kA	31.5	50	80
額定絕緣水平	1.2/50μs雷電沖擊耐壓	kV	75
	1min工頻耐壓	kV	42



五、 產品外形與結構

圖1  開關柜尺寸1200*1200*2650

1、產品外形圖見圖1

2、開關柜的安裝尺寸見安裝布置圖

3、結構

本開關柜為固定封閉金屬箱式結構，柜體骨架由角鋼焊接而成。柜內分為高壓室、繼電器室。室與室之間用鋼板隔開。

開關柜上部為隔離開關，真空接觸器下接線端子與電流互感器連接，真空接觸器上接線端子與隔離開關的接線端子相連。開關柜底部為零序電流互感器，用以保護接地故障。

六、使用說明

此高壓開關柜和液阻柜配套使用，在電氣方面有連鎖，請不要單獨使用。配套設備使用步驟請嚴格按照下列說明進行：

1.液阻柜和高壓開關柜電氣連鎖

按照電氣原理圖，把故障連鎖信號，液阻切除信號，隔離開關被妥信號，分閘控制，連鎖到液阻柜；控制電源來自現場AC220V電源。

2.線路檢查，初步調試

檢查連鎖電路完畢后，合上液阻柜和高壓開關柜的控制電源開關QF，液阻柜極板會(huì )上行，備妥信號燈會(huì )亮， 這時才可以推上隔離開關，如果液阻柜有故障或者備妥燈不亮，禁止推上隔離開關。

3.電機的啟動和停止

電機的啟動和停止都在液阻柜上進行，此外高壓開關柜有急停按鈕SB21。電機停止后請把隔離開關斷開。電機啟動詳細操作見液阻啟動裝置調試說明。

七、安裝、調試與維修

1、安裝程序

（1）基礎

按照開關柜安裝布置圖進行設計和施工，基礎應平整。

（2）安裝程序及注意事項

① 將開關柜按排列順序放置在基礎上，調整好成組開關柜的直線度、垂直線、水平度，然后用M12螺栓或用電焊方法將開關柜堅固在基礎槽鋼上。

② 用M12×30螺栓進行柜間連結。

          ③ 安裝主母線，打開母線室頂蓋板進行安裝，安裝好后緊固頂蓋板，連接母線時接觸面應平整、無污物，有污物時應除凈，涂中性凡士林油?！?/span>

④ 安裝一次電纜，電纜頭制作完后，將電纜頭固定在支架上，電纜與母線接觸面應平整，接觸面上涂中性凡士林油后即可連接，并緊固之，電纜施工完后應用隔板將電纜室與電纜溝封隔。

⑤ 連接柜間按地母線，使沿開關柜排列方向連成一體，檢查工作接地和保護接地是否有遺漏，接地回路是否連續導通，工作接地電阻應不大于1000µΩ，保護接地電阻不大于4Ω；

⑥ 安裝二次回路電纜，電纜由機構左側底穿入，順側壁進入繼電器室，分接到相應的端子排上，施工時，應注意電纜號，端子號不要漏穿或穿錯，二次電纜施工完后，注意勿忘封蓋電纜孔。

２、驗收試驗及投入運行前準備工作

① 根據訂貨資料查對柜內安裝的電氣元件型號，規格是否相符；

② 檢查緊固件是否有松動，發現有松動的應予擰緊;

③ 檢查母線連接處、接觸是否嚴密，如有接觸不良，應進行修理；

④ 手動操作隔離開關、真空接觸器或斷路器、機械聯鎖程序等３－５次，應靈活無卡住現象，且應動作準確，程序無誤；

⑤ 檢查真空接觸器或斷路器、隔離開關的機械特性，是否符合其本身規定的要求；

⑥ 檢查二次接線是否符合圖紙要求，在主電路不通電情況下對二次

回路通電進行動作試驗，應符合二次接線圖的要求；

⑦ 主回路電阻測量。因本開關柜方案多，各相電阻值尚待確定，暫定測量部位為真空接觸器、斷路器和電氣連接端子不超過其標準規定值，電氣連接端子應不大于1μΩ，測量方法采用直流壓降法，通以100Ａ直流電流，測其電壓降；

⑧ 二次回路絕緣強度試驗。在導體與外殼之間，施加交流50HZ,電壓220Ｖ，歷時1min，應無擊穿放電現象，二次回路中有電子器件部份，試驗電壓由制造廠與用戶商定；

⑨ 主回路工頻絕緣電壓試驗。相對地和相間，施加交流50HZ,根據開關柜的額定電壓，按GB311－1～6規定值的85%，歷時1min，應無擊穿閃絡(luò )現象。

３、維護與檢修

（1）開關柜投入運行后，監視和維護工作如下：

① 觀察主母線和電氣連接處母線，如發現母線過熱變色應進行檢修；

② 觀察照明、控制、信號電源是否正常供電；

③ 記錄真空接觸器或斷路器的動作次數。

（2）檢修

開關柜檢修、有故障檢修和定期檢修，故障檢修是防止故障運行和事故擴大，在發現故障出現或斷定即將出現時，立即對故障部位進行檢修，及時排除故障。定期檢修，按運行規定按時進行，檢修內容如下：

①  清掃各部位塵土，特別是絕緣表面的塵土；

②  檢修程序鎖和機械連鎖，動作保持靈活可靠，程序正確；

③  按真空接觸器或斷路器、隔離開關、操動機構等電器的規定進行檢修、調試；

④  檢查電器接觸部位，接觸情況是否良好，檢測接地回路，保持連續導通；

⑤  緊固各螺釘、銷釘。

4、產品的運行、銷釘

（1） 產品經出廠檢驗合格后方可進行包裝及發運。包裝時，產品用螺栓固定在底排上，運輸過程中，只準直立放置不得倒置、傾翻、翻滾、摔下。

（2）按產品對整機、附件等進行驗收。

（3）保管

產品在安裝前，應以原包裝存放庫房中，如不能入庫房，應防止雨淋、防止受潮。不得隨意拆卸電器元件及零部件。

八、隨機文件

1、產品合格證；

2、圖紙

3、安裝使用說明書；

4、裝箱單

九、易損件、附件及備件

1、開關柜的易損件，由用戶與制造廠協商確定；

2、開關柜的附件、備件用戶從制造廠訂購。

十、訂貨須知

1、主接線方案編號及單線系統圖、排列圖；

2、二次回路接線原理圖，端子排列圖，如端子無排列圖時按制造廠規定；

3、開關柜內的電器元件的型號、規格、數量；

4、主母線、支母線的材質、規格，否則按制造廠規定供應；

5、開關柜使用在特殊環境條件，應在訂貨時提出；

6、需要附件、備件時，應提出其種類和數量。
