RYQ 繞線電機液體電阻軟啟動裝置

一、概述

 RYQ系列液體電阻起動裝置是為了進一步改善大、中型繞線式異步電動機的起動性能而研制成功的新一代起動控制裝置，通過在被控電動機的轉子回路中串入液體電阻，隨電動機起動時自動投入并在預定的時間內自動、無級、連續切除，克服了頻敏變阻器、油浸變阻器、鑄鐵電阻器等老式起動控制設備沖擊電流大（一般約為額定電流的3～5倍），起動不理想等不足，使電機在理想的起動電流條件下平穩起動，均勻升速，對保護電機、用電設備、電網及節能等方面有顯著效果。該設備在起動、停止、故障保護、聯絡(luò )、報警、顯示等方面、精心設計，與其它老式起動器相比較，具有自動化程度高、起動電流?。ㄒ话阈∮陬~定電流的1.3倍）、電氣及機械沖擊小、特別適宜于重載起動等特點，電網電壓低亦能順利起動，降低了變壓器的容量，是目前球磨機、提升機、破碎機、壓縮機、風機、水泵等重負載的最理想的起動控制設備。

二、性能特點

1、性能遠優于頻敏變阻器、油浸變阻器、鑄鐵電阻等起動器。

2、起動電流小，小于電機額定電流的1.3倍。

3、可連續起動5～10次。

4、平滑起動：對設備無機械應力沖擊，可延長機械設備及電機的壽命。

5、可低壓起動：6KV電機可5.5KV;380V電機可340V順利起動。

6、結構簡單、可靠，全部操作自動化，安裝、維護方便。

三、使用環境條件

1、環境溫度：0℃～50℃

2、海拔高度：不超過4000m

3、相對濕度：不超過90％

4、安裝地點：垂直傾斜度不超過25º，無火災、爆炸危險、導電塵埃、腐蝕性氣體及劇烈振動。

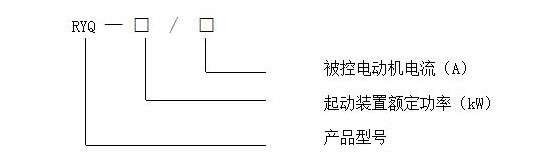

四、型號說明

五、技術參數

1、被控電機功率：45～10000KW

2、被控電機轉子電流：200～2000A

3、被控電機轉子電壓：200～2200V

4、電液正常工作溫度：0～75℃

5、連續起動次數：5～10次

6、起動電流：Iq ≤ 1.3Ie（Ie為電機額定電流）

7、電源電壓：三相380V、50Hz

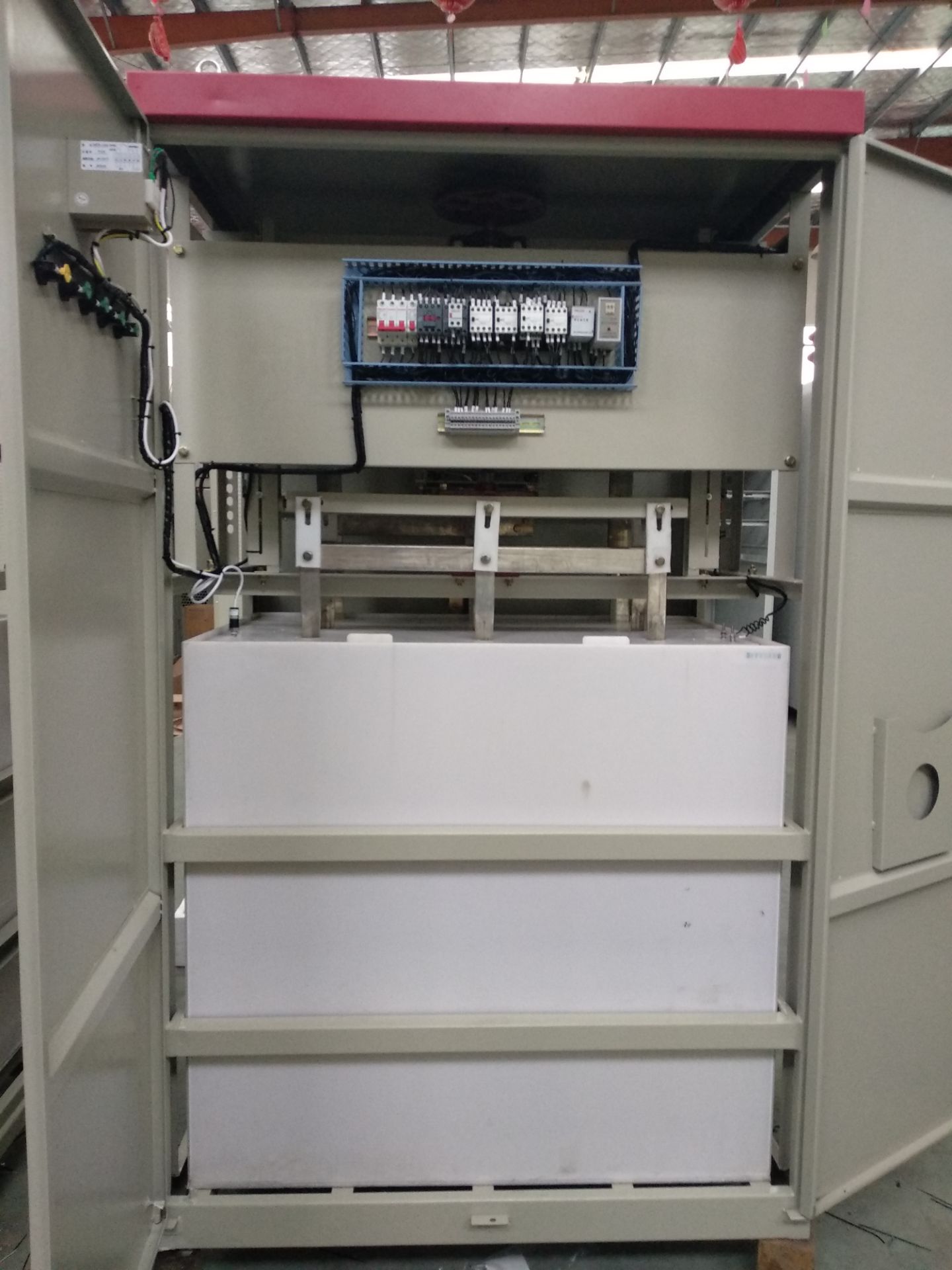

六、工作原理

RYQ系列液體電阻起動控制裝置是采用特種介質的水溶液作為電阻，在特別設計的液體電阻箱中引入極板做電極串入電機轉子回路中，當電動機起動時，由一小功率伺服電機帶動極板移動來改變極板的相對位置，使液體電阻（串入轉子回路的）由大到小作無級變化，從而使電機低電流平滑起動。

七、安裝與調試

（一） 安裝與連線

1、電柜應安裝在可泄水的水泥基礎上，確保電柜與水平面垂直，柜體緊固于基礎上的槽鋼上，且電柜下方應有電纜溝。

2、按照電氣原理圖將電動機轉子電纜線（電纜線能承載足夠的電流）引入電柜并連接好，同時接好聯鎖控制線。

3、檢查接線是否正確，緊固件是否松動。

4、檢查液體電阻極板對地絕緣電阻應≥5MΩ

（二） 調試

配制電阻液：

1）各隔槽中注入八成的純凈水。

2）三份電液粉分別注入三個槽內，然后再加純凈水，使三槽液面同時至離箱蓋15cm處。

3）起動升降電機，使活動極板上、下升降數次，以使電阻液均勻。

請按照以上三個步驟依次進行

（三） 試車

觀察起動電流是否小于1.3Ie、若是，則可以正式投入使用，否則調整電阻液體濃度，具體調整方法詳見本說明書“使用和維修”部分。

八、操作說明

1、合上一、二次回路的空氣開關QF1、QF2，同時電源指示燈亮。

2、極板上行，同時“復位指示”燈亮，極板自動復位，“備妥指示”燈亮，表明可以起動。

3、將旋轉按鈕SA指向“機旁”，按下起動按鈕SB1， “起動指示”燈亮，起動完成后，轉子短接，運行指示燈亮。

九、使用和維修

如果“電源指示”燈亮，而“備妥指示”燈不亮，則應檢查液位或者液溫是否正常。有關行程開關和接觸器是否動作，升降架是否到位，直到“備妥指示”燈亮方可進行起動。

無論何種原因需要停機時，按總停開關即可，切不可在主電機運行時，切斷起動器電源。

工廠停電大修后，開機前一定要在不起動主電機的情況下，作起動器的起動、運行等空載試驗，在確定起動器一切正常后，起動器才可以投入使用。起動控制柜通常情況下，遇有故障就會(huì )自停機，因此可以即時維修。但要特別注意的是，要定期（半年）檢查行程開關，SQ1或SQ2等是否正常，定期（一般為半年）檢查起動柜電阻液液位是否正常，若液位太低（低于蓋板50cm以下）應及時加電阻液或水，加水和電阻液時注意防止液珠飛濺，以免破壞絕緣。定期（4～5年）更換電阻液，同時清洗極板和絕緣箱體，可選用稀鹽酸去掉極板上的氧化物后，用清水沖洗干凈，箱體用清水洗刷涼干，然后用PVC防腐蝕膠涂履表面數次，一般箱體不宜拆卸清洗。

如發現主電機運行電流過小，或起動器空試時正常，而起動時液溫過高（60℃以上），則要檢查KM1觸點是否燒壞或接觸不好，應及時修復，如起動電流過大，則是液體電阻值變小，應加清水。

十、訂貨須知

訂貨時請提供下列資料：

1、電動機型號、額定功率、定子電壓、定子電流、轉子電壓、轉子電流；

2、電動機拖動的負載特征；

3、若有特殊要求，請與我公司協商.
