GYRQ高壓固態軟啟動裝置

產品訂購查看銷售/服務網絡(luò )

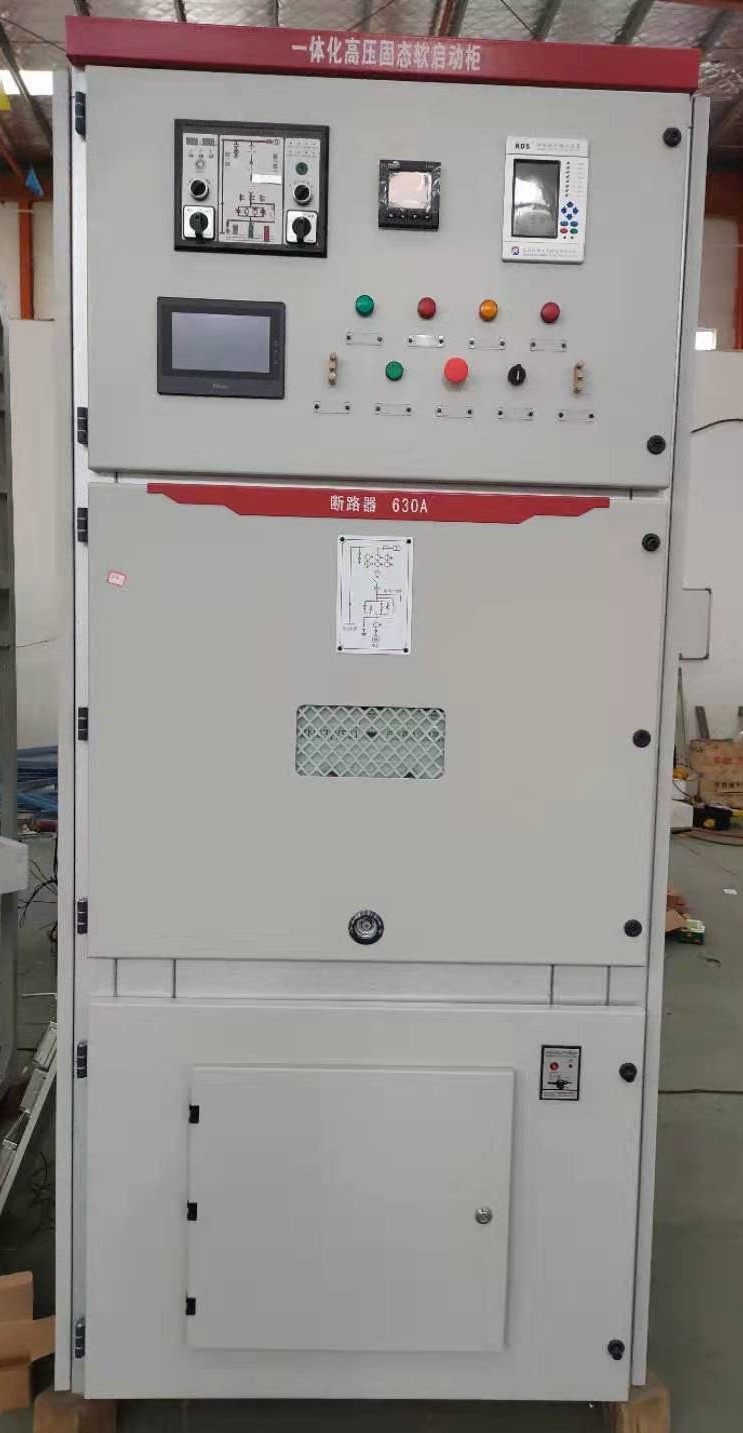

GYRQ高壓固態軟啟動裝置

一、概述

GYRQ 系列高壓固態軟起動裝置(以下簡稱軟起動裝置)是采用最新理念設計的高壓電機軟起動裝置，主要適用于鼠籠式異步、同步電動機起動和停止的控制與保護。該裝置采用多個可控硅串并連而成，可滿足不同的電流及電壓要求。產品廣泛應用于額定電壓3000—10000V 的電力、建材、化工、冶金鋼鐵、造紙等行業。能很好地與水泵、風機、壓縮機、粉碎機、攪拌機、皮帶機等各種機電設備配套使用，是理想的高壓電機起動及保護設備

二、 產品使用環境條件

環境溫度： -40℃～+50℃

空氣相對溫度不超過90%

海拔高度不超過2000m(海拔超過2000m上可根據具體工況特殊設計)

最高工作電壓不超過額定電壓的110%

電源頻率：50Hz/60Hz+2Hz

三、產品系列及主要規格

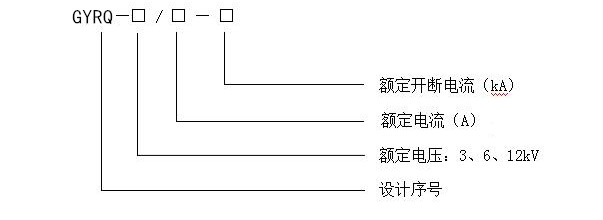

四、 產品主要技術數據

基本參數
負載種類	三相高壓鼠籠式異步電機、同步電機
交流電壓	3000---10000VAC
工作頻率	50HZ/60HZ±2HZ
相序	GYRQ 允許在任何相序下工作(可通過參數設定)
主回路組成	(12SCRS、18SCRS、30SCRS 視型號而定)
旁路接觸器	具有直接起動容量的接觸器
控制電源	AC220V±15%
瞬時過電壓保護	dv/dt 吸收網絡(luò )
起動頻次	1—6 次(每小時)
保護功能
缺相保護	在起動或運行過程中，斷開主電源的任意相
運行過流保護	運行過流保護設定：20～500%Ie
相電流不平衡保護	相電流不平衡保護：0～100%
過載保護	過載保護級別：10A、10、15、20、25、30
欠載保護	欠載保護級別：0～99% 欠載保護動作時間：0～250S
起動超時	起動時間限制：0～120S
過壓保護	主電源電壓高于額定值的120%時，過壓保護
欠壓保護	主電源電壓低于額定值的70%時，欠壓保護
相序保護	允許在任何相序下工作(可通過參數設定)
接地保護	接地電流大于設定值時保護
通訊說明
通訊協議	Modbus RTU
通訊接口	RS485
網絡(luò )連接	每臺GYRQ 可與32 臺GYRQ 設備連網通訊
功能	通過通訊接口可以觀察運行狀態、編程
操作界面
LCD 顯示	LCD(液晶)顯示/觸摸屏顯示
語 言	中、英文
鍵盤	6 個觸摸式薄膜按鍵
儀表顯示
主電源電壓	顯示三相主電源電壓
三相電流	顯示三相主回路電流
數據記錄
故障記錄	記錄最近15 次故障信息
起動次數記錄	記錄本裝置的起動次數

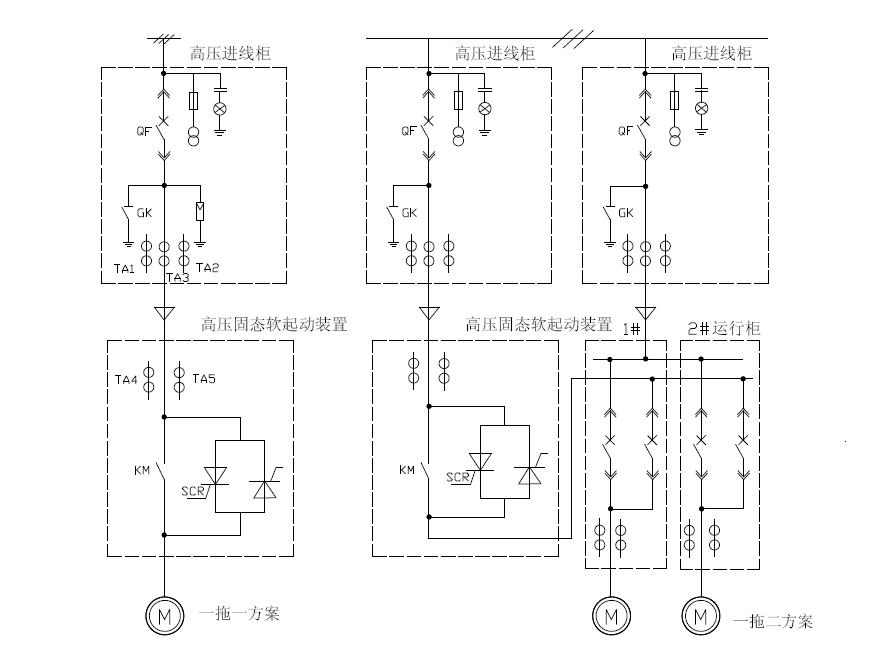

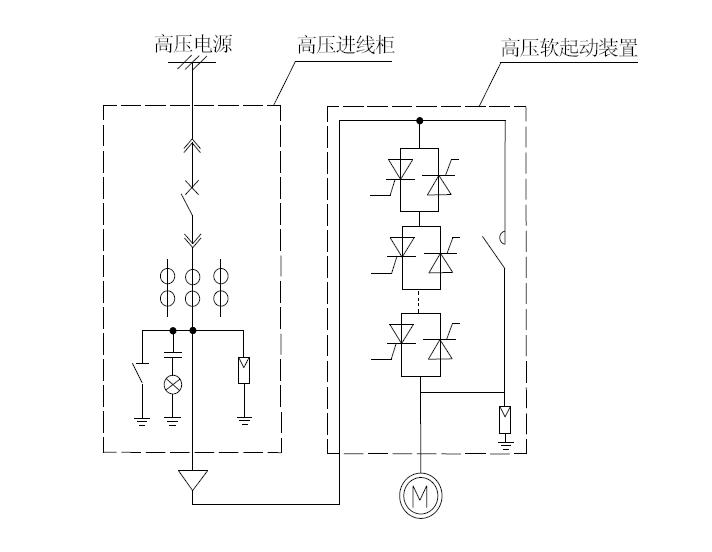

五、 一次方案

六、工作原理

GYRQ 系列的控制核心是微處理器CPU。微處理器對SCR 進行相角觸發控制以降低加在電機上的電壓，然后通過慢慢地控制加在電機上的電壓和電流平滑地增加電機轉矩，直到電機加速到全速運行。這種起動方式可以降低電機的起動沖擊電流，減少對電網和電機自身的沖擊。同時也減少了對連在電機上機械負載裝置的機械沖擊，以延長設備的使用壽命，減少故障和停機檢測時間。

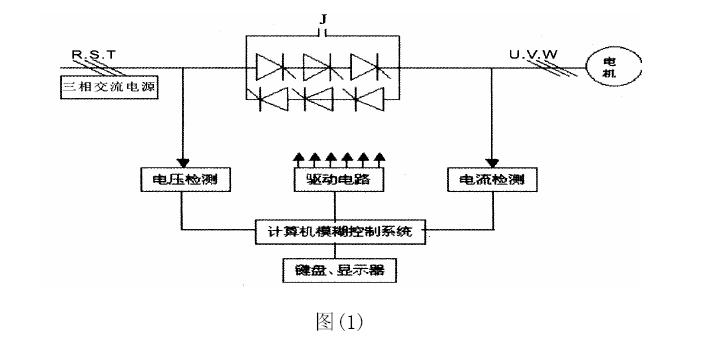

當電機達到全速運行后，電機電流降到正常全速運行的電流值，GYRQ 系列軟起動裝置有一個旁路輸出繼電器，從而使旁路高壓真空接觸器閉合，使電機電流經旁路接觸器，防止SCR 導通所產生的壓降引起的熱損耗，提高了工作效率及可靠性。如圖(1)所示。

七、 技術特點

1）免維護：可控硅是無觸點的電子器件，不同于其他類型的產品需經常維護液體和部件等，把機械壽命變?yōu)殡娮釉褂脡勖?，連續運行數年也無需停機維護。

2）安裝使用簡單：GYRQ 是一個完整的電機起動控制和保護系統，安裝時只需連接電源線和電機線即可投入運行，在加高壓運行前，允許使用低壓對整個系統進行電氣測試。

3）備份特性：裝置內部裝有可直接起動電機的真空接觸器，如果GYRQ 出現故障，可利用真空接觸器直接起動電機，以保證生產的連續性。

4）以高壓晶閘管為主回路部件，并具有均壓保護和過電壓保護系統。

5） GYRQ 安裝電磁閉鎖裝置，防止在帶電情況下誤入高壓裝置內。

6）先進的光纖傳輸技術，實現高壓晶閘管的觸發檢測與低壓控制回路之間的隔離。

7）采用32 位ARM 核微控制器執行中心控制，控制實時高效、顯示直觀、可靠性高、穩定性好。

8）中/英文液晶\觸摸屏顯示系統，操作界面人性化。

9）具有RS-485 通訊接口，可與上位機或集中控制中心進行通信。

10）所有電路板均經過嚴格的老化實驗。

八、 組柜方案

九、安裝

1、接收與開箱

每臺GYRQ 軟起動裝置在出廠前均進行了全部功能及運行測試，用戶在收到設備并拆封后，請按下列步驟檢查。如發現問題，請立即與供貨商聯系。

1）確認所收到產品型號與所訂購的產品型號一致，產品型號在產品銘牌上。

2）檢查是否隨機配備產品合格證、出廠檢驗報告、保修卡、產品說明書、接線圖紙等。

3）觀察是否在運輸和搬運過程中有損壞。

4）檢查是否運輸和搬運過程中有機械部件松動或斷線現象，接線松動會(huì )增加阻抗影響功能。

2、安裝

u 1）軟起動裝置必須垂直安裝。

u 2）切勿將軟起動裝置安裝在熱源處。

u 3）安裝前要斷開所有的電源。

u 4）安裝要遵循當地的電器規章和標準，要符合IEEE 標準。

3、設備附加改造

如果進入機柜的連線因位置不合適需要在機柜上另外打孔，要遮蓋住機內的電器部件等機構，嚴防金屬屑留在機內，以免引起嚴重的短路事故。在鉆孔完畢后要仔細的清理機內，并檢查工作區內是否有其它損壞。

十、調試

1 ）低壓測試步驟

u 確認在電器部件上沒有任何電壓。

u 檢查所有的導線是否連接良好。

u 連接輸入電源(三相AC380V)到軟起動裝置的輸入接線端子(R、S、T)。

u 將主控板上的三相同步插頭拔掉，插上低壓同步測試線，線的另一端接至主回路進線端R、S、T（在接線的時候應注意，主回路R 與主板的Va 相對應，S 與主板的Vb 相對應，T 與主板的Vc 相對應）。

u 將AC220V 電源接在外控端子的U1、N1 上。

u 將低壓測試負載接在GYRQ 軟起動裝置的U、V、W 端。

u 關閉裝置內部的欠壓保護功能(參見裝置內部接線圖)。

u 檢查所有的連線正確后，將柜內QF 斷路器閉合。

u 關閉柜門，準備進行低壓測試。

u 接通AC380V 電源，通過操作裝置面板上的起動、停止按鈕，觀察負載起動是否正常。

u 測試完畢后將接線拆除，準備進行高壓測試。

2）高壓測試步驟

AC220V 電源接在外控端子的U1、N1 上。

連接輸入高壓電源到軟起動裝置的輸入接線端子(R、S、T)。

將電流互感器套在電機電纜上，二次接在裝置內部電流互感器接線端子上(具體參見裝置內部接線圖)。

連接高壓電機到軟起動裝置的輸出接線端子(U、V、W)。

檢查所有的連線正確后，將柜內QF 斷路器閉合。

關閉柜門，準備進行高壓測試。

檢查軟起動裝置的設定電流是否與實際的電機額定電流相匹配。

檢查電機的起動控制參數，如果需要可進行修正，請參見第五章編程部分的詳細說明。

通過操作裝置面板上的起動、停止按鈕，觀察負載起動是否正常。

3）軟啟動控制模式

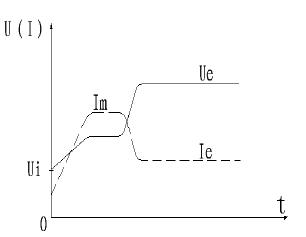

軟起\軟停電壓(電流)特性曲線 圖(2)

GYRQ 系列軟起動裝置有多種起動方式：限流軟起動、電壓線性曲線起動、電壓指數曲線起動、電流線性曲線起動，電流指數曲線起動；多種停車方式：自由停車、軟停車、制動剎車，軟停+制動剎車，還具有點動功能。用戶可根據負載不同及具體使用條件選擇不同的起動方式和停車方式。

3-1）限流軟起動

使用限流軟起動模式時，起動時間設置為零，軟起動裝置

得到起動指令后，其輸出電壓迅速增加，直至輸出電流達到設

定電流限幅值Im，輸出電流不再增大，電動機運轉加速持續一

段時間后電流開始下降，輸出電壓迅速增加，直至全壓輸出，

起動過程完成。

3-2）電壓指數曲線

輸出電壓以設定的起動時間按照指數特性上升，同時輸出

電流以一定的速率增加，當起動電流增至限幅值Im 時，電流

保持恒定，直至起動完成。使用此模式時，需同時設定起動時

間和限流倍數。

3-3）電壓指數曲線

輸出電壓以設定的起動時間按照線性特性上升，同時輸出

電流以一定的速率增加，當起動電流增至限幅值Im 時，電流

保持恒定，直至起動完成。

3-4）電流指數曲線

輸出電流以設定的起動時間按照指數特性上升，當起動電

流增至限幅值Im時，電流保持恒定，直至起動完成。使用此模

式時，需同時設定起動時間和限流倍數。

3-5）電流線性曲線

輸出電流以設定的起動時間按照線性特性上升，當起動電

流增至限幅值Im時，電流保持恒定，直至起動完成。

3-6）突跳轉矩軟起動

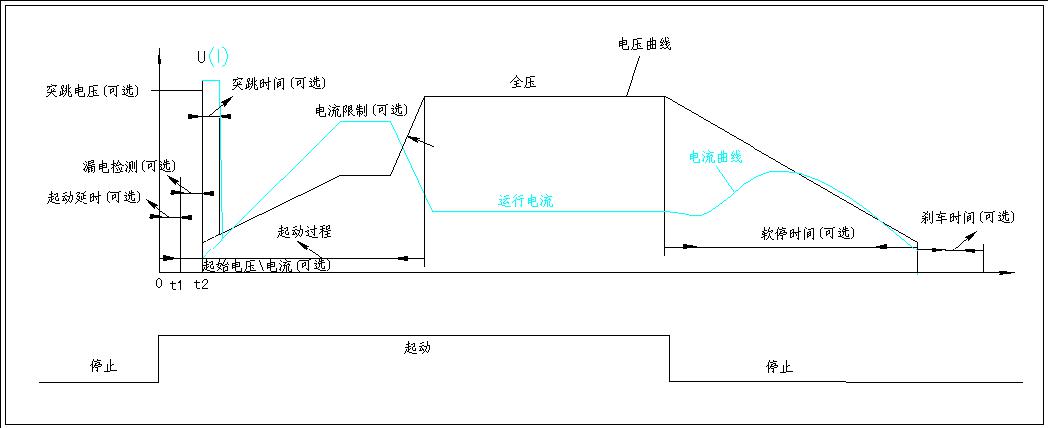

突跳轉矩軟起動模式主要應用在靜態阻力比較大的負載電動機上，通過施加一個瞬時較大的起動力矩以克服大的靜摩擦力矩。該模式下輸出電壓迅速達到設定的突跳電壓，當達到預先設定的突跳時間后降為起始電壓，再根據所設定的起始電壓\電流、起動時間平穩起動，直至起動完成。

3-7）自由停車

當軟停車時間(1M07)和剎車時間(1M09)同時設置為零時為自由停車模式，軟起動裝置接到停機指令后，首先封鎖旁路接觸器的控制繼電器并隨即封鎖主電路晶閘管的輸出，電動機依負載慣性自由停機。

3-8）軟停車

當軟停車時間設定不為零時，在全壓狀態下停車則為軟停車，在該方式下停機，軟起動裝置首先斷開旁路接觸器，軟起動裝置的輸出電壓在設定的軟停車時間內逐漸降至所設定的軟停終止電壓值，軟停車過程結束起動裝置轉為剎車制動狀態(剎車時間不為零)或自由停止。

3-9）制動剎車

當軟起動裝置設置了剎車時間(1M09 功能項)并且選擇了剎車時間繼電器輸出，則當軟起動裝置自由停止后，剎車時間繼電器輸出信號在停(剎)車時間內保持有效。用該時間繼電器輸出信號控制外置制動單元或機械抱閘電氣控制單元。

3-10）軟停+制動剎車

當軟起動裝置設置了軟停時間，并且設置了剎車時間，軟起動裝置首先斷開旁路接觸器，軟起動裝置的輸出電壓在設定的軟停車時間內逐漸降至所設定的軟停終止電壓值，軟停車過程結束后在所定的剎車時間內剎車。

十一、 維護及故障排除

GYRQ 系列設計為免維護產品。然而和其它電子設備一樣，這個產品應定期檢查是否有塵土污染、受潮及工業生產環境污染。嚴重的污染會(huì )引起高壓放電及影響SCR 的散熱器散熱。

1、故障分析

當故障發生時，LCD\觸摸屏上將會(huì )顯示相應的故障信息。要在清除故障后再重新起動電機。如果在使用正確的操作方法和編程處理后仍無法排除故障，請與生產廠家聯系。

2、故障記錄

起動裝置最多可記錄最近15 次故障信息，供用戶以后分析使用。

3、故障清除

故障具有記憶性，故在故障排除后，通過按鍵STOP(長按4 秒以上)、外接清除故障輸入(D1 或D2 多功能輸入)端子或者通過斷開AC220V 控制電源進行故障復位，使裝置恢復到起動準備狀態。

十二、訂貨須知

1、上端電源狀況；

2、電動機型號、額定電壓、額定電流、額定功率、額定轉速；

3、電動機拖動負載類型(風機、水泵等)；
